PV-Überschussladesteuerung KNX/EIB mit Bettermannkabel

Beitragvon Tachy » 4. Aug 2013 20:53

Meine KNX/EIB-basierte PV-Überschussladesteuerung ist fertig geworden und läuft!

Man braucht dafür den Wert der momentanen Überschussleistung in Watt in Echtzeit auf dem Bus (Leistung PV-Anlage - Gesamt-Verbrauchsleistung).

Eine GIRA-Homeserver-Logik steuert einen Altenburger Dimmaktor 0..10V, der ein Bettermann-Ladekabel mit 0..10V ansteuert (Trimmpoti 25kOhm dazwischen).

Die Ansteuerung ist als Regelkreis aufgebaut: Alle 5 Sekunden wird der Überschuss ermittelt und damit ein Wert ((Überschuss-75)/100) ermittelt, der vom momentanen Stellwert (0%=0V bis 100%=10V) addiert oder subtrahiert wird. Damit regelt sich der Kreis selbständig immer auf ca. 75 W Überschuss ein.

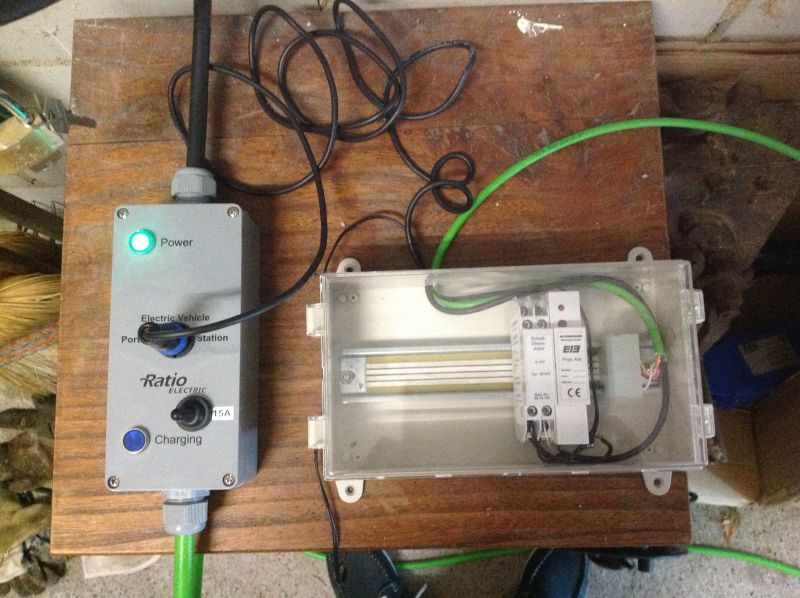

Versuchsaufbau: Links das Bettermann-Ladekabel mit dem 0..10V-Eingang. Das schwarze dicke Kabel links geht zur geschalteten Steckdose (CEE 230V/16A). Unten links geht das Kabel zum Fahrzeug.

rechts die Box mit dem Altenburger Dimm-Aktor, der mit 12V versorgt wird (schwarzes ganz dünnes Kabel). das grüne Kabel, das nach rechts weggeht, ist der EIB/KNX-Bus. Das schwarze Steuerkabel von der Box geht auf den Stecker des Bettermannkabels.

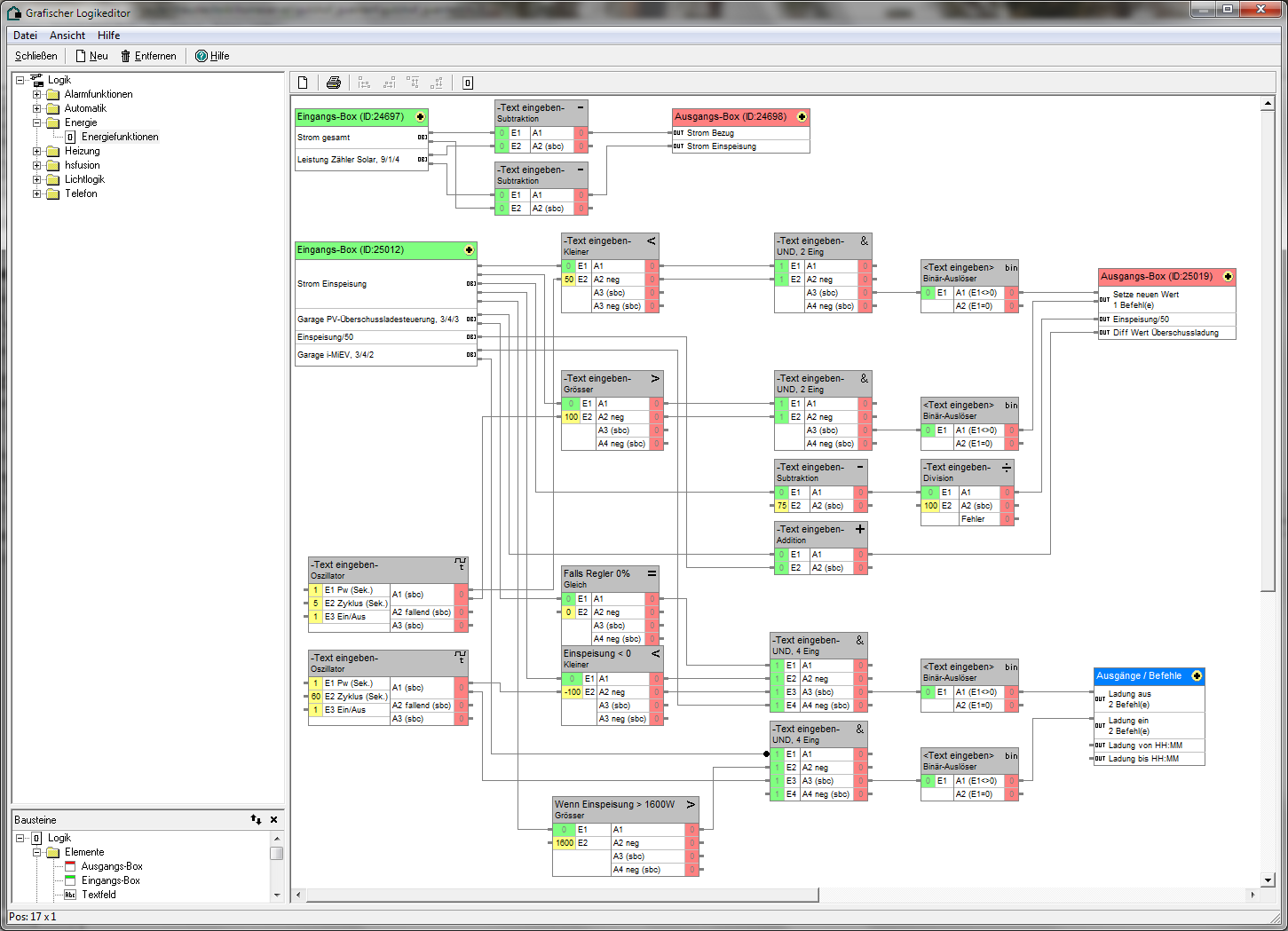

Ansteuerlogik für den GIRA-Homeserver mit dem grafischen Logikeditor.

Ganz oben die Ermittlung von Bezug bzw. Einspeisung als Differenz.

Dann links die Eingangswerte für den Regelkreis: Überschuss (Einspeisung), Momentaner Ansteuerwert 0-100% des Bettermannkabels, ganz rechts am Ausgang den Befehl zum Setzen des neuen Wertes, den ermittelten Differenzwert zum alten Wert und den ermittelten neu zu setzenden Wert. Das Ganze wird mit dem ersten Oszillator links unten alle 5 Sekunden ermittelt und gesestzt.

Da die Regelung nur minimal 1500 Watt nach unten regeln kann, schaltet eine zweite Logik die gesamte Steckdose stromlos, wenn der Überschuss zu gering ist und unter -100 W fällt und der Regler schn auf 0% unten ist. Die Regelung schaltet die Ladung wieder ein, wenn mind. 1600 Watt Überschuss auf dem System sind. Die An/Abschaltung geschieht höchstens alle 60 Sekunden, damit überflüssige Schaltvorgänge vermieden werden.

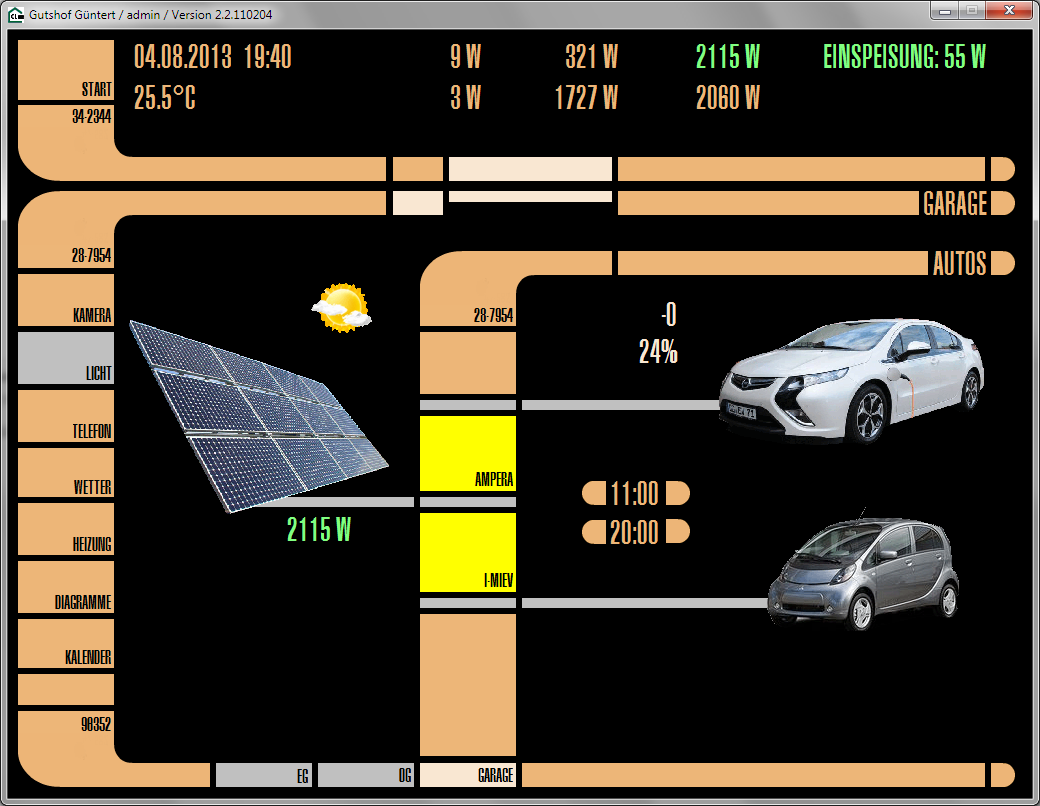

So sieht das Ganze auf meinem Panel aus, wenn abends mit den letzten Sonnenstrahlen der Regler auf beispielsweise 24% der Auslastung steht.
Gruß, Johannes
Opel Ampera Forum - Admin
Ampera ePionier Edition, lithium-weiß, #6681, seit 29.12.2011
PV 6,88 kWp - eigene Solar-Überschussladesteuerung!
www.gutshof-guentert.de
Einmal elektrisch, immer elektrisch!
Benutzeravatar
Tachy
500 kW - overdrive

Beiträge: 1396
Registriert: 7. Aug 2011 13:16
Wohnort: Sulzburg-Laufen, Markgräflerland

Re: PV-Überschussladesteuerung KNX/EIB mit Bettermannkabel

Beitragvon Tachy » 4. Aug 2013 20:55

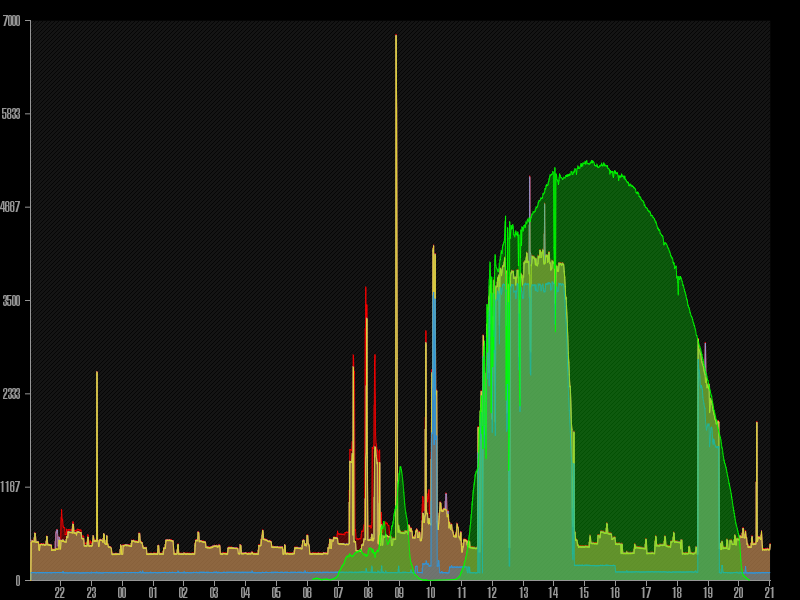

Das ist übrigens der heutige Tagesgang. Gegen Mittag der erste Testlauf mit der noch nicht idealen Regellogik, die den Ampera geladen hat. Von halb 10 bis 11 Uhr war das Gewitter. Abends (rechts unter der grünen Kurve) dann eine perfektionierte Ansteuerung. Man sieht, dass der Verbrauch immer schön exakt unter der grünen Einspeisekurve bleibt.

Gruß, Johannes
Opel Ampera Forum - Admin
Ampera ePionier Edition, lithium-weiß, #6681, seit 29.12.2011
PV 6,88 kWp - eigene Solar-Überschussladesteuerung!
www.gutshof-guentert.de
Einmal elektrisch, immer elektrisch!
Benutzeravatar
Tachy
500 kW - overdrive

Beiträge: 1396
Registriert: 7. Aug 2011 13:16
Wohnort: Sulzburg-Laufen, Markgräflerland

Re: PV-Überschussladesteuerung KNX/EIB mit Bettermannkabel

Beitragvon mark32 » 5. Aug 2013 11:13

Super! Dann hat die simple analoge Regelung von Henning Bettermann doch gut funktioniert. Manchmal gilt: So einfach wie möglich. Ich selbst nutze die Regelung über eine kleine Photozelle an der Außenwand der Garage, dann fehlt aber die On/Off-Regelung, sie kann nur zwischen 6 und 16A regeln.
Ampera von 6/2012 bis er zerfällt, Tesla Modell S P85 seit 11/2013, Photovoltaik 8,1 kWp mit Eigenverbrauch seit 2010, Hauskraftwerk/Solarspeicher 16kWh, nano-BHKW 1kW
Benutzeravatar
mark32
111 kW - voll elektrisch

Beiträge: 429
Registriert: 8. Jun 2012 16:32
Wohnort: 48249 Dülmen

Re: PV-Überschussladesteuerung KNX/EIB mit Bettermannkabel

Beitragvon Prodatron » 5. Aug 2013 14:07

Super Sache!! Ich hätte nicht gedacht, daß man die Kurven so gut angepaßt bekommt.
Das motiviert richtig, das nun selbst zu versuchen...

CU,
Prodatron
Alle sagen, das geht nicht. Dann kam einer, der wußte das nicht und hat's gemacht
Opel Ampera ePioneer MJ2012 *CU112* seit Juli 2013
Benutzeravatar
Prodatron
500 kW - overdrive

Beiträge: 624
Registriert: 15. Apr 2013 16:24
Wohnort: Moers

Re: PV-Überschussladesteuerung KNX/EIB mit Bettermannkabel

Beitragvon Tachy » 8. Aug 2013 14:59

Ich habe nochmals an der Steuerung gefeilt...

Es gibt nun zwei Betriebsarten/Strategien:

1. "PV-Überschuss"

Hier wird bei gutem Wetter die Ladung nur dann gestartet, wenn die PV-Anlage immer den Gesamtverbrauch des Haushaltes + die gesamte Ladeleistung abdecken kann. Darunter schaltet die Ladung ab (das heisst auch bei weniger als 6A/230V).

2. "Eigenverbrauch"

Diese Betriebsart wird bei schlechterem Wetter gewählt. An diesen Tagen soll der Eigenverbrauchsanteil der PV-Anlage maximiert werden. Die Ladung schaltet ab dem ersten Watt Überschuss automatisch ein und läuft ab dann durch, bis das Auto geladen ist. Bei höherer PV-Leistung und Überschuss regelt die Anlage natürlich auch wieder ab 6A hoch. Darunter jedoch bleibt die Ladung auf Minimum (6A) bestehen.

Als nächstes will ich eine automatische Erkennung der Ladestrategie für den Tag implementieren:

Jeden Morgen wird die Anlage zuerst initial auf PV-Überschuss eingestellt. Erkennt die Messung bis 14 Uhr keinen PV-Überschuss von mindestens 1700 Watt, wird die Betriebsart ab 14 Uhr für diesen Tag auf "Eigenverbrauch" umgestellt (schlechteres Wetter). Andernfalls verbleibt die Steuerung auf PV-Überschuss und lädt entsprechend weiter nach dieser Strategie.



Außerdem wurde das EInschaltverhalten nochmals optiomiert, es wird nach einem EInschalten grundsätzlich bei 6A angefangen, was dann langsam hochgeregelt wird. Das vermeidet das Einschwingen auf hoher Leistung und nicht durch PV abgedeckte Peaks.
Gruß, Johannes
Opel Ampera Forum - Admin
Ampera ePionier Edition, lithium-weiß, #6681, seit 29.12.2011
PV 6,88 kWp - eigene Solar-Überschussladesteuerung!
www.gutshof-guentert.de
Einmal elektrisch, immer elektrisch!
Benutzeravatar
Tachy
500 kW - overdrive

Beiträge: 1396
Registriert: 7. Aug 2011 13:16
Wohnort: Sulzburg-Laufen, Markgräflerland

Re: PV-Überschussladesteuerung KNX/EIB mit Bettermannkabel

Beitragvon Tachy » 8. Aug 2013 16:27

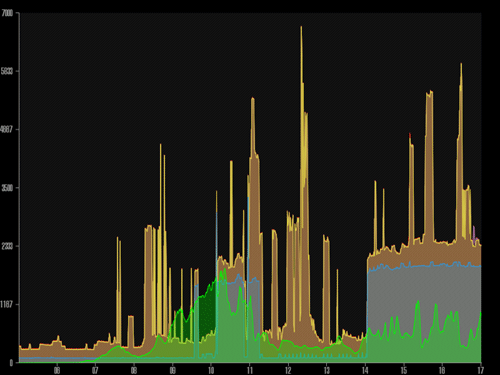

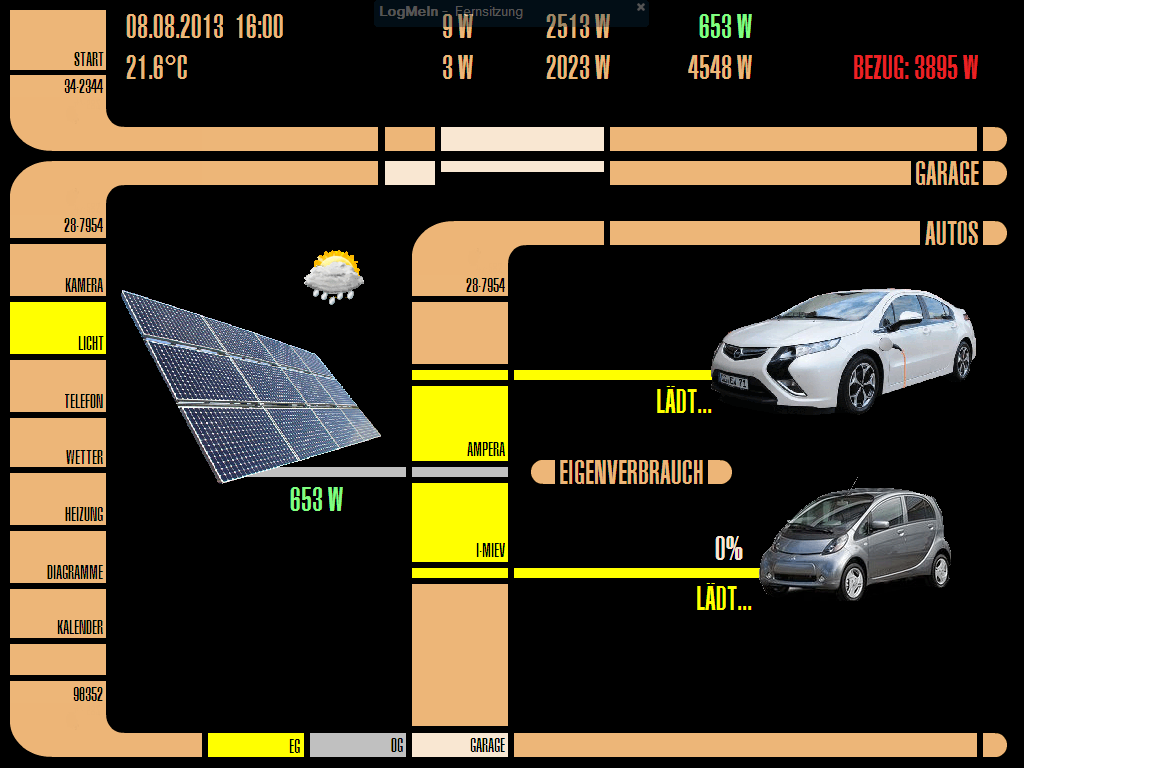

Hier der Lastgang von heute im Modus "Eigenverbrauch":

Gruß, Johannes
Opel Ampera Forum - Admin
Ampera ePionier Edition, lithium-weiß, #6681, seit 29.12.2011
PV 6,88 kWp - eigene Solar-Überschussladesteuerung!
www.gutshof-guentert.de
Einmal elektrisch, immer elektrisch!
Benutzeravatar
Tachy
500 kW - overdrive

Beiträge: 1396
Registriert: 7. Aug 2011 13:16
Wohnort: Sulzburg-Laufen, Markgräflerland

Re: PV-Überschussladesteuerung KNX/EIB mit Bettermannkabel

Beitragvon atomroflman » 16. Aug 2013 18:20

Ich finde die UI super :)
Ich brauch kein Gaspedal, ich habe ein Potentiometer... :)
Benutzeravatar
atomroflman
111 kW - voll elektrisch

Beiträge: 429
Registriert: 2. Jul 2013 13:40
